ETUDE DES INSTALLATIONS

THERMIQUES DU BATIMENT : VENTILATION.

T. CHASSAIN, Lycée Louis VICAT.

4. PRINCIPES, TECHNOLOGIES ET DISPOSITIONS REGLEMENTAIRES DES SYSTEMES DE VENTILATION

4.8. VENTILATION MECANIQUE ASSERVIE POUR ERP

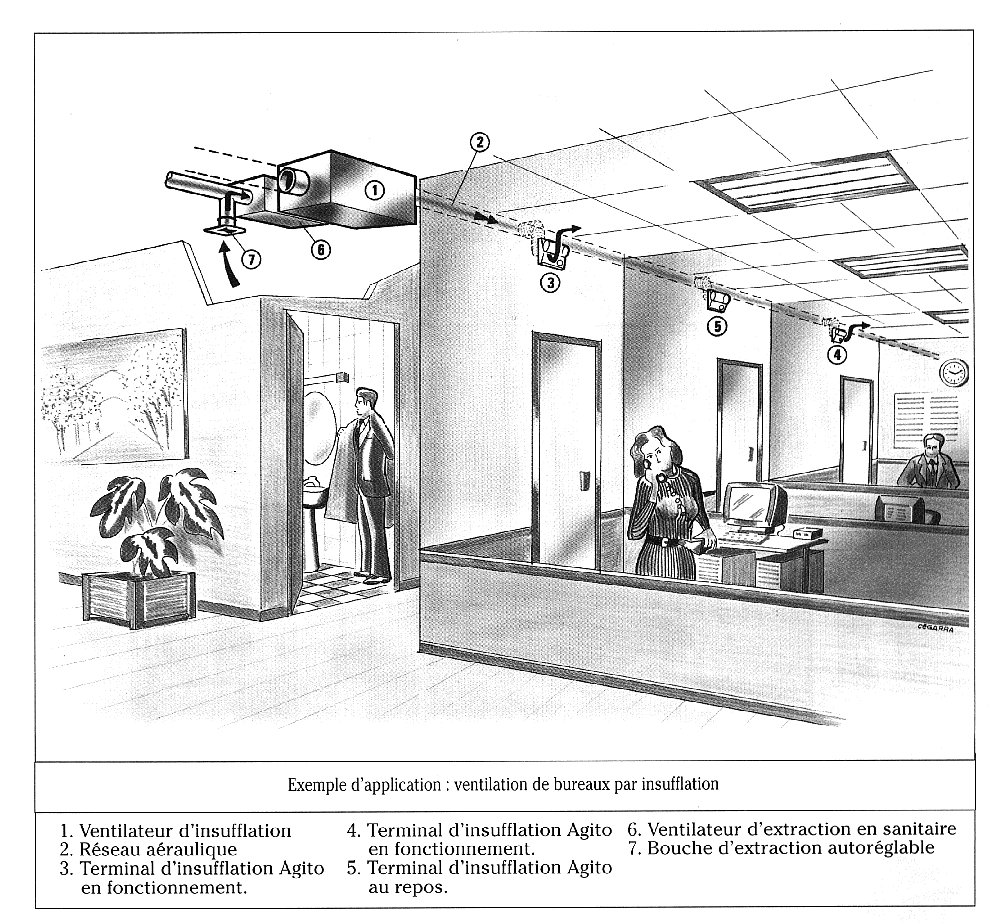

Ces systèmes récents, permettent de ventiler par extraction pour les zones fumeurs, et par insufflation les autres zones de tout bâtiment tertiaire ou recevant du public.

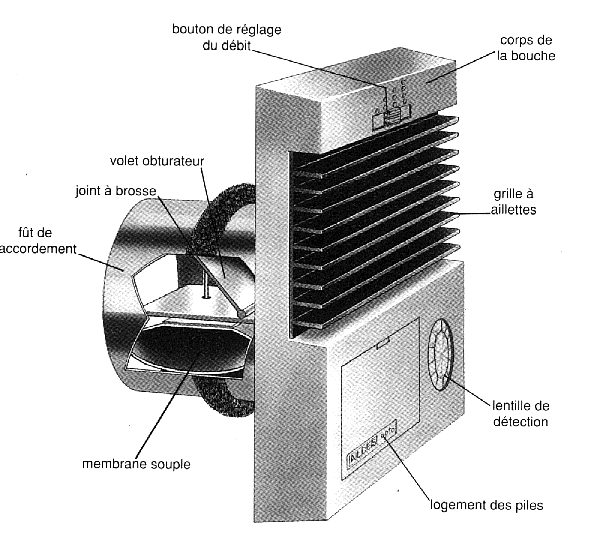

Son originalité est due à des bouches terminales (MRA) composée de quatre sous-ensemble fonctionnels :

• un détecteur infrarouge repérant toute présence dans les locaux
• une carte électronique avec afficheur LED
• un module de commande constitué d'une micro-vanne entraînée par un moteur linéaire
• un élément de régulation comprenant un volet obturateur et une membrane souple actionnée par la pression du réseau en fonction de la micro-vanne
