ETUDE DES INSTALLATIONS

THERMIQUES DU BATIMENT : VENTILATION.

T. CHASSAIN, Lycée Louis VICAT.

4. PRINCIPES, TECHNOLOGIES ET DISPOSITIONS REGLEMENTAIRES DES SYSTEMES DE VENTILATION

4.5. VMC DOUBLE FLUX EN HABITAT COLLECTIF

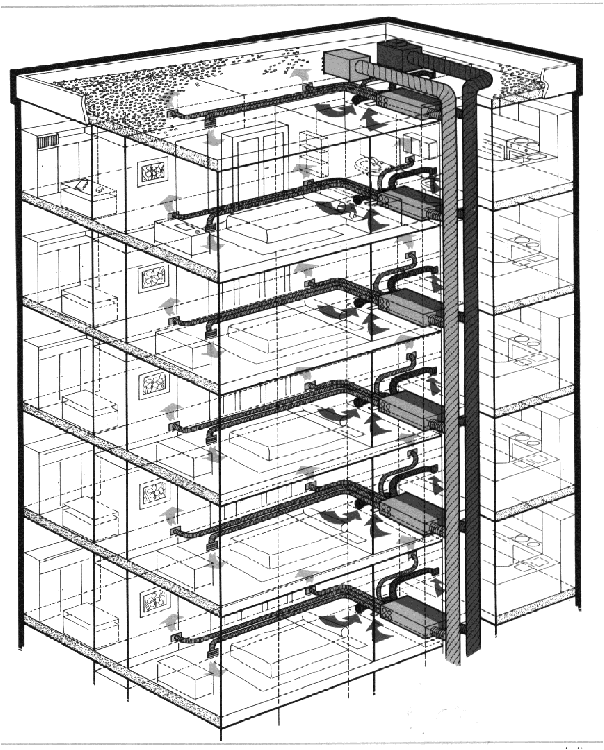

Principe

Deux réseaux, d'insufflation et d'extraction sont nécessaires. Ils desservent, par deux colonnes adjacentes, tous les niveaux du bâtiment. Un échangeur à plaques individuel est placé dans chaque appartement. Les groupes moto-ventilateurs sont implantés en toiture terrasse, dans les combles ou en sous-sol. Les bouches d'extraction sont autoréglables. Des options Gaz, avec extraction et récupération des calories sur les produits de combustion de chaudières individuelles, sont proposées par les constructeurs.
