ETUDE DES INSTALLATIONS

THERMIQUES DU BATIMENT : VENTILATION.

T. CHASSAIN, Lycée Louis VICAT.

4. PRINCIPES, TECHNOLOGIES ET DISPOSITIONS REGLEMENTAIRES DES SYSTEMES DE VENTILATION

4.4. VMC SIMPLE FLUX EN HABITAT COLLECTIF

Principe

Les entrées d'air auto ou hygroréglable restent similaires à celles utilisées en habitat individuel. Par contre les bouches d'extraction sont raccordées pour chaque pièce de service, et par hauteur d'étage sur des colonnes qui débouchent en toiture terrasse dans des tés souches. Ces tés sont reliés par un réseau horizontal (traînasses) à un caisson d'extraction pouvant être muni d'un conduit de refoulement.

En l'absence de toiture terrasse, ou en présence d'un bâtiment pyramidal, les réseaux peuvent être inversés vers le bas (VMC inversée), la collecte et le rejet de l'air vicié s'effectuant au rez-de-chaussée ou en sous-sol.

1. Caisson d'extraction
2. Traînasse
3. Té souche
4. Coude
5. Té
6. Bouche d'extraction
7. Entrée d'air


Technologie

• Les conduits spiralés rigides sont réalisés en tôle galvanisée, en hauteur d'étage (2,47m). Les constructeurs proposent également en tôle galvanisée un ensemble d'accessoires : réductions, coudes, tés, tés souches, registres d'équilibrage,... Les bouches d'extraction sont raccordées par des conduits semi-rigides galvanisé.
• Les ventilateurs des caissons d'extraction sont des ventilateurs centrifuges à action et double ouïe d'aspiration, présentant une courbe pression-débit plate, qui leur permet de s'adapter facilement à d'importantes variations de débit. Ils sont entraînés par deux courroies trapézoïdales par sécurité et possèdent souvent deux vitesses de rotation 1000 et 1500 t/mn. Les gammes de débit s'échelonnent entre 100 et 15000 m³/h en autoréglable et 6500 m³/h en hygroréglable.

Réglementation

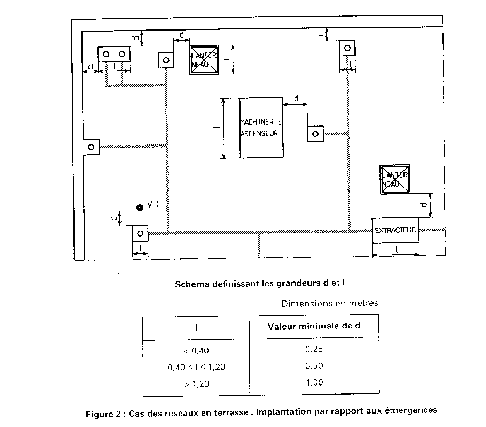

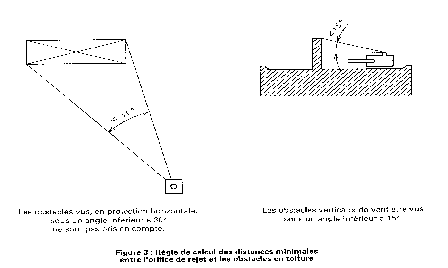

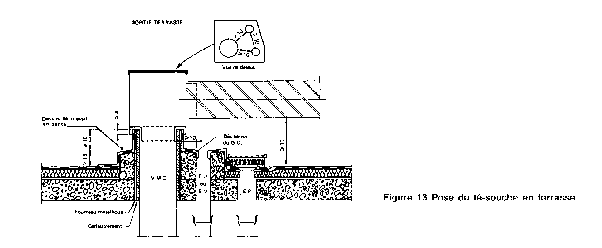

L'implantation du matériel en toiture terrasse est réglementée (DTU 68.1 chap. 329) pour garantir un refoulement correct de l'air vicié. Les supports de traînasses et de l'extracteur doivent être désolidarisés du revêtement d'étanchéité de la toiture par un matériau souple (DTU 68.2 chap. 64). Les génératrices inférieures des réseaux horizontaux doivent être distantes de 30cm de la surface de la toiture. L'extracteur peut être érigé sur un massif de maçonnerie émergent possédant bavettes et remontées d'étanchéité. Les conduits verticaux ne doivent pas être raccordés dans les épaisseurs de plancher. A chaque traversée de dalles, les conduits verticaux doivent être fixés au sol par des cornières. Les tés souches sont implantés sur des fourreaux métalliques traversant les toitures terrasse. Depuis 1986, la Réglementation Incendie (Arrêté du 31/01/1986) impose dur tous les conduits de raccordement à une colonne, des clapets pare-flamme 1/2h au droit des parois constructives traversées.
