 ETUDE DES
INSTALLATIONS
THERMIQUES DU BATIMENT : VENTILATION.
T. CHASSAIN, Lycée Louis
VICAT.
4. PRINCIPES, TECHNOLOGIES ET DISPOSITIONS REGLEMENTAIRES DES SYSTEMES
DE VENTILATION
4.3. VENTILATION MECANIQUE GAZ EN HABITAT INDIVIDUEL
Principe
Il reste identique aux systèmes simple flux précédents,
mais les VMC Gaz assurent en plus :
- l'évacuation des produits de combustion des chaudières
gaz à brûleur atmosphérique
- Le débit d'air neuf pour la ventilation du logement et pour
la combustion (le débit d'air neuf pour la combustion sera
pris égal à Qg=4,3.P en m3/h où P désigne
en kW la puissance d'une chaudière classique; pour une chaudière
à condensation on prend 30 ou 45 m3/h selon le modèle)
- l'asservissement de la chaudière au fonctionnement de la ventilation
Technologie

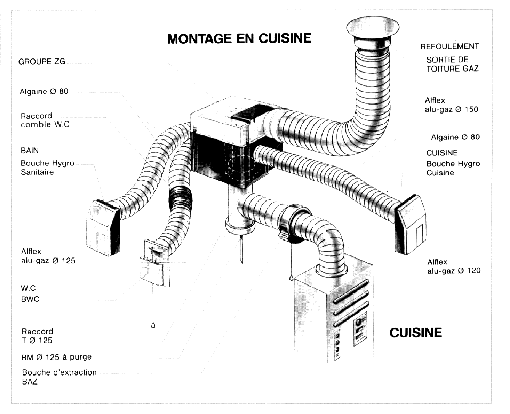

- Les entrées d'air et les bouches d'extraction sont similaires
aux systèmes précédents, elles peuvent être
auto ou hygroréglables. Les conduits d'évacuation de la
chaudière et du refoulement du ventilateur sont tous les deux
en aluminium souple qualité gaz (M0). Le conduit chaudière
est raccordé à un té alu comprenant une purge pour
évacuation de condensats.

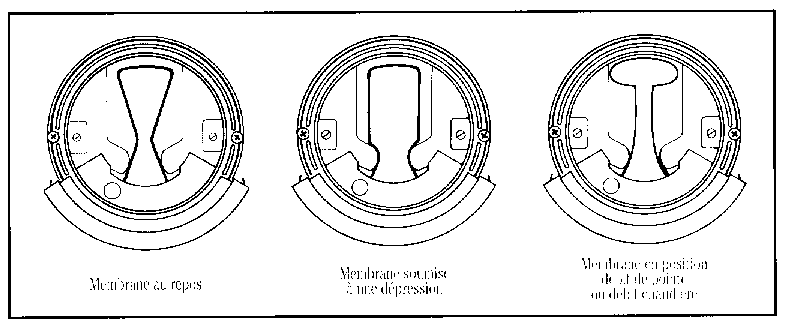

- L'originalité du système réside dans la bouche
d'extraction en cuisine (BAZ et BAC pour chaudière à condensation)
qui est autoséquentielle :
- elle assure un débit de croisière en cuisine et
un débit de pointe, commandé au moyen d'une cordelette
par l'utilisateur
- elle permet d'obtenir un débit d'extraction plus élevé
à l'allumage de la chaudière (gaz brûlés
à 70°C), qui diminue lorsque la chaudière est
en fonctionnement nominal (gaz brûlés à 150°C)

Réglementation
La bouche d'extraction autoséquentielle avec commande à
cordelette doit être dévoyée par rapport à
la chaudière pour une manoeuvre aisée (DTU 68.1 chap.
322). L'emploi de ces bouches autoséquentielles ne dispense
pas d'un système de sécurité interne à la
chaudière (Système SPOTT) qui provoque son arrêt
en cas de refoulement des produits de combustion
|
