ETUDE DES INSTALLATIONS

THERMIQUES DU BATIMENT : VENTILATION.

T. CHASSAIN, Lycée Louis VICAT.

4. PRINCIPES, TECHNOLOGIES ET DISPOSITIONS REGLEMENTAIRES DES SYSTEMES DE VENTILATION

4.2. VENTILATION MECANIQUE EN HABITAT INDIVIDUEL

Principe

VMC Simple Flux : Un groupe moto-ventilateur, placé dans les combles du bâtiment, crée une dépression dans le logement, par l'intermédiaire de gaines et bouches d'extraction situées dans les pièces de service. Cette dépression permet de faire pénétrer l'air neuf dans les pièces principales, par des entrées d'air encastrées dans les menuiseries, et par perméabilité des façades. L'air vicié est refoulé en toiture par une sortie chatière. La variation de débit en cuisine s'obtient par inversion du sens de rotation du moteur :

• dans un sens, les pales de la roue du ventilateur ou la turbine fonctionnent en réaction (air poussé) et donnent une courbe basse pression pour le débit de croisière.
• dans l'autre sens, les pales de la roue du ventilateur ou la turbine fonctionnent en action (air pioché) et donnent une courbe haute pression pour le débit de pointe.

VMC Double Flux : Un caisson comportant deux ventilateurs assure l'extraction d'air vicié via des gaines et bouches d'extraction dans les pièces de service, et l'insufflation d'air neuf dans les pièces principales par un réseau de gaines et de diffuseurs. Un échangeur à plaques permet de récupérer des calories entre l'air vicié et l'air neuf. Les roues à action des ventilateurs sont montées axialement sur moteur unique avec deux bouts d'arbre, le débit de pointe s'obtient par une augmentation de la vitesse de rotation (de 1000 à 1500 t/mn).

Technologie

On se référera utilement aux documentations techniques (fiches description produits, montage, utilisation et entretien) figurant en annexe.

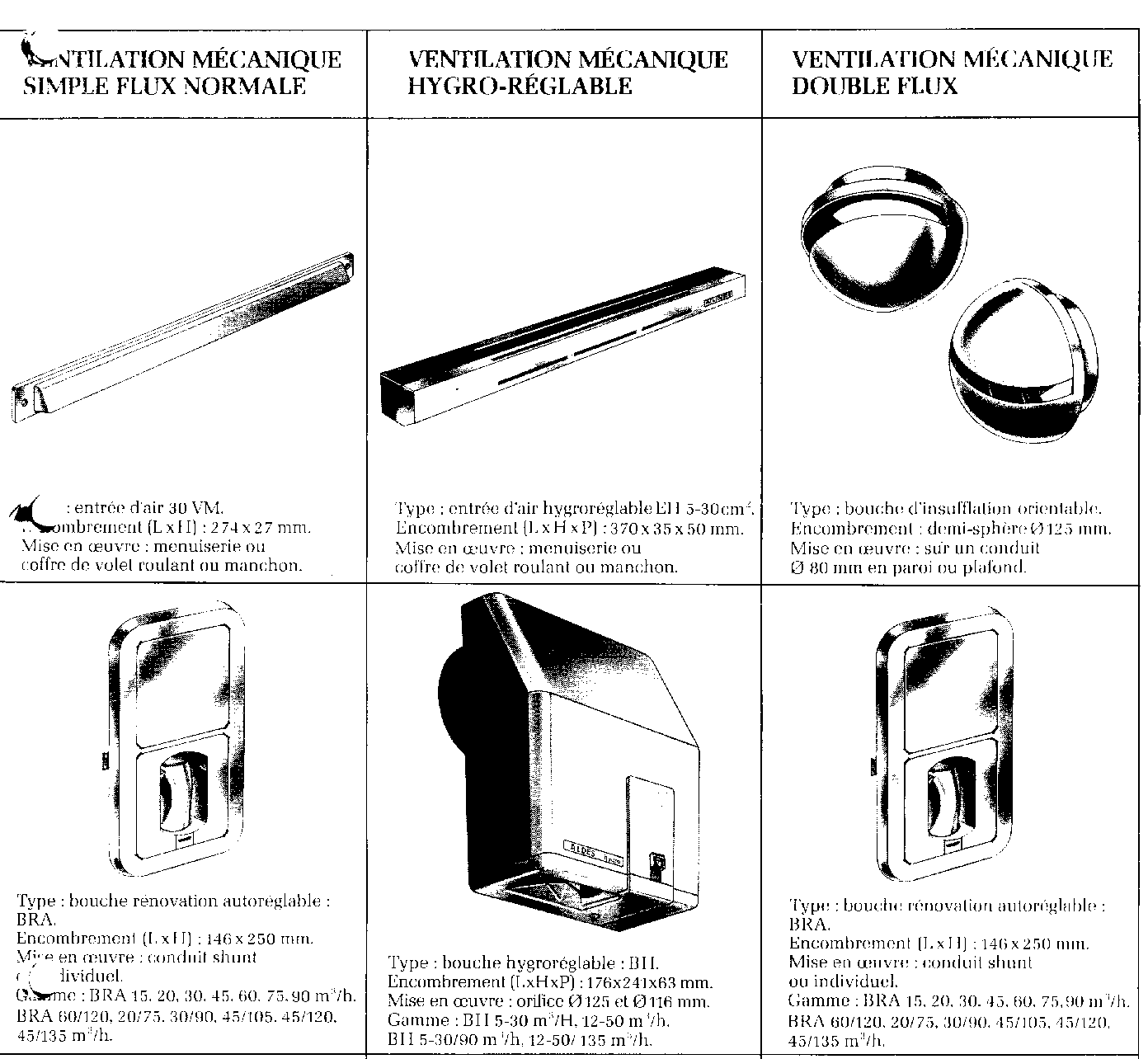

Les systèmes simple flux sont auto ou hygroréglables, au niveau des entrées et sorties d'air.
