 ETUDE DES
INSTALLATIONS
THERMIQUES DU BATIMENT : VENTILATION.
T. CHASSAIN, Lycée Louis
VICAT.
4. PRINCIPES, TECHNOLOGIES ET DISPOSITIONS REGLEMENTAIRES DES SYSTEMES
DE VENTILATION
4.1. VENTILATION NATURELLE
Principe
L'air neuf est introduit par des entrées d'air en façade
des pièces principales. Il est évacué soit par des
ouvertures en partie haute des pièces de service, soit par des
conduits verticaux débouchant en toiture. La mise en circulation
de l'air s'effectue grâce au phénomène de tirage
thermique et aux effets du vent.
Le tirage thermique résulte d'un mouvement de convection naturelle,
lié aux masses volumiques différentes de l'air extérieur
et de l'air chauffé des logements.

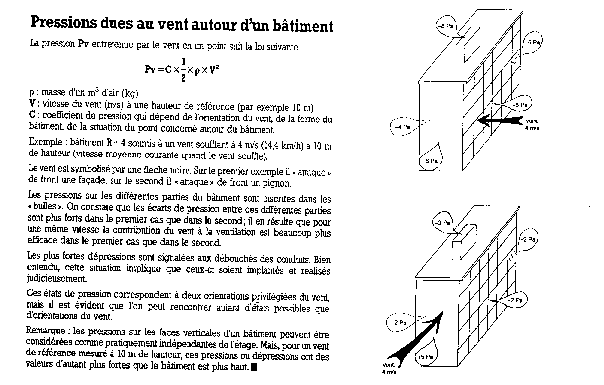

Les effets du vent vont se traduire par une surpression sur la façade
incidente, et des dépressions sur les autres parois verticales
et la toiture. En général les débouchés en
toiture et les entrées d'air sous les vents dominants seront favorisés.
Dans la plupart des régions françaises urbanisées
on dispose ainsi, pendant 90% du temps d'exploitation, de pressions motrices
pouvant varier de 4 à 40Pa selon la hauteur du bâtiment.
L'inconvénient majeur réside dans une variation du simple
au double des débits de ventilation. Les systèmes auto ou
hygroréglables pallient ce défaut en modulant entrées
et sortie d'air.
Technologie
Des entrées d'air sont encastrées dans des orifices ménagés
sur les menuiseries des ouvrants des pièces principales. En habitat
individuel des grilles de sortie d'air sont installées devant des
réservations de maçonnerie, en partie haute des pièces
humides. En habitat collectif réhabilité, les grilles de

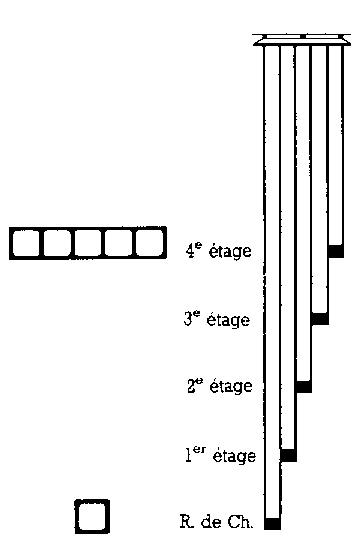

sortie correspondent aux ouvertures d'anciens conduits de cheminées
verticaux, individuels ou collectifs (Conduits Shunts), desservant
les pièces humides de chaque niveau.

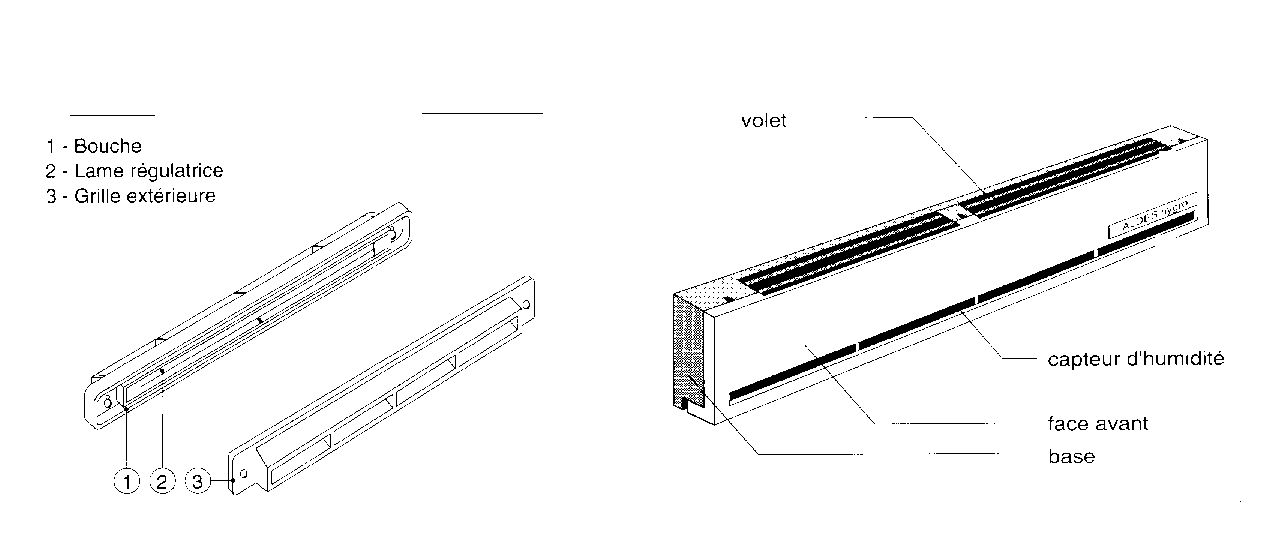

En VNA, les entrées d'air sont autoréglables (module courant
30m3/h), le débit est régulé par une lamelle
flexible dont la déformation augmente les pertes de charge et limite
le débit par vent fort.
En VNH ou VNR, les entrées d'air sont hygroréglables :
une augmentation d'humidité intérieur provoque la déformation
d'une membrane hygroscopique qui commande la rotation d'un volet.

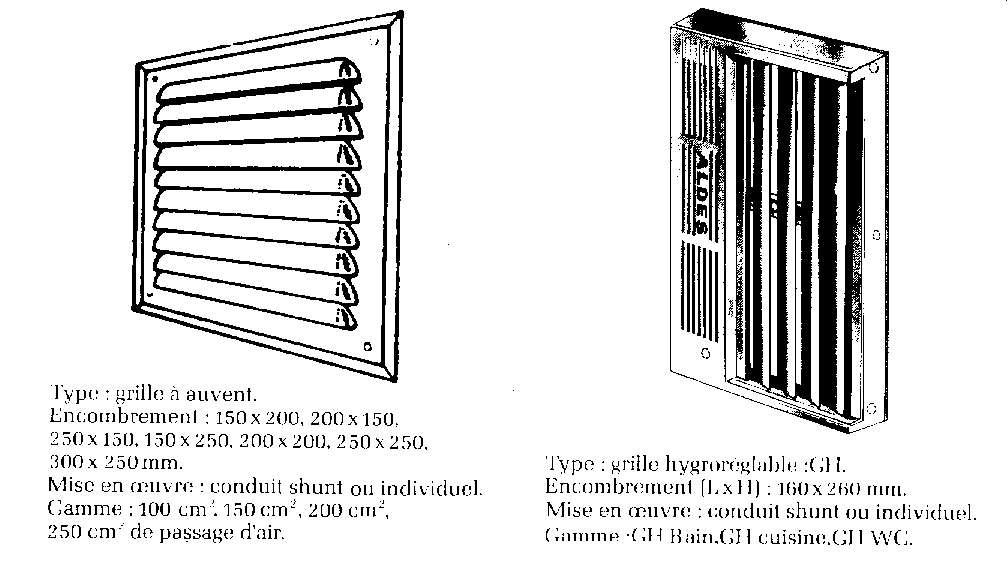

En VNA, les grilles de sorties sont de type auvent à sections
fixes, par contre en VNH ou VNR les grilles sont hygroréglables,
et différenciés selon la nature du local de service
Les transferts d'air entre pièces s'effectuent par détalonnage
des portes (section minimale 120 cm², deux fois plus qu'en VMC).
|
